ГОСТ 6533-78

Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов.

Скачать ГОСТ 6533-78

эллиптические днища гост 6533

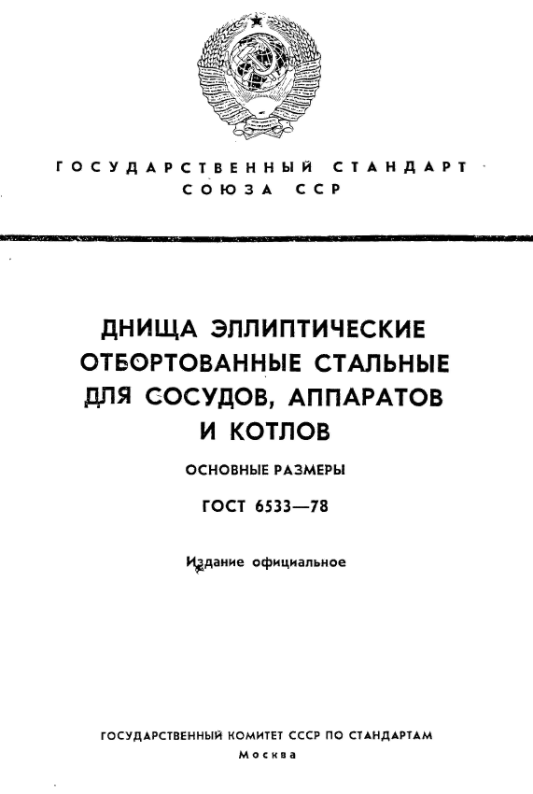

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДНИЩА ЭЛЛИПТИЧЕСКИЕ
ОТБОРТОВАННЫЕ СТАЛЬНЫЕ
ДЛЯ СОСУДОВ, АППАРАТОВ И КОТЛОВ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 6533-78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДНИЩА ЭЛЛИПТИЧЕСКИЕ ОТБОРТОВАННЫЕ
СТАЛЬНЫЕ ДЛЯ СОСУДОВ, АППАРАТОВ
И КОТЛОВ

Основные размеры

Ellipsoidaldished hedes, flanged made of steel
for vessels apparatus and boilers. Basic dimensions

ГОСТ
6533-78*

Взамен
ГОСТ 6533-68

Постановлением Государственного комитета СССР по стандартам от 26 октября 1978 г. № 2771 срок введения установлен

с 01.01.80

Проверен в 1984 г. Постановлением Госстандарта от 28.06.84 № 2166 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на эллиптические отбортованные днища из углеродистых, легированных и двухслойных сталей с толщиной стенки от 4 до 120 мм для сосудов, аппаратов и котлов диаметром от 133 до 4500 мм.

2. Основные размеры днищ с наружными базовыми размерами и высотой эллиптической части h_н = 0,25 D_н должны соответствовать указанным на черт. 1 и в табл. 1.

эллиптические днища гост 6533

Черт. 1

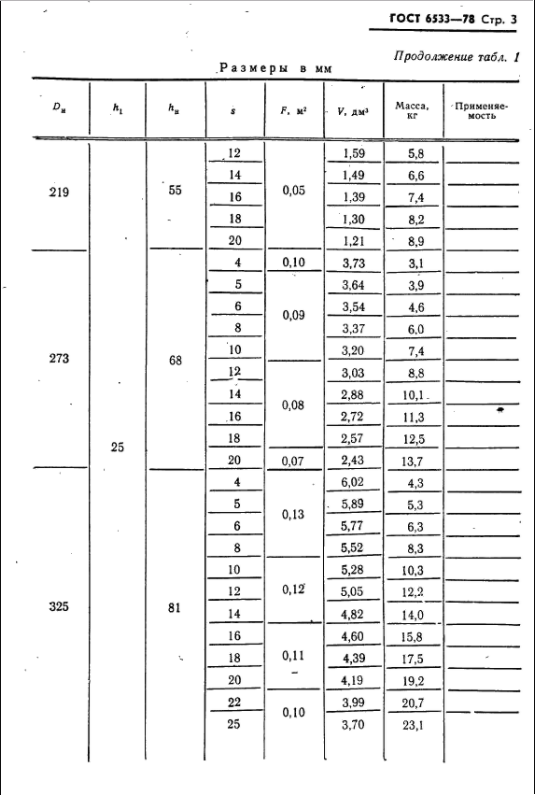

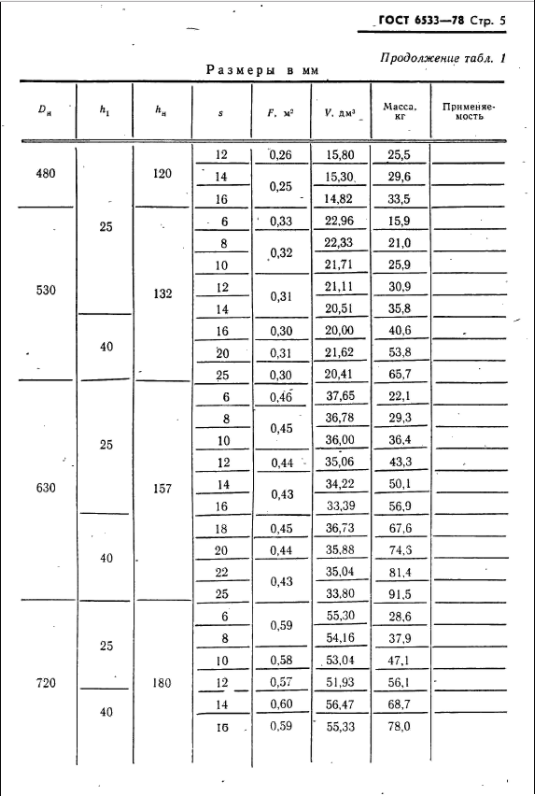

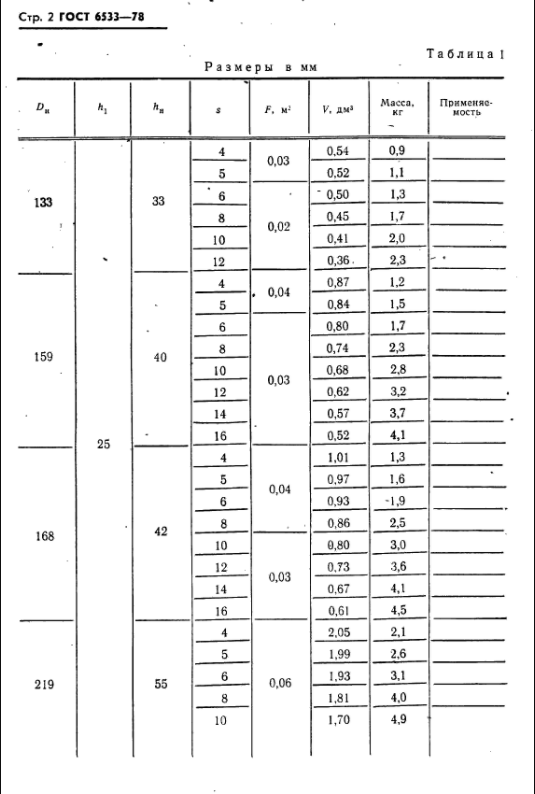

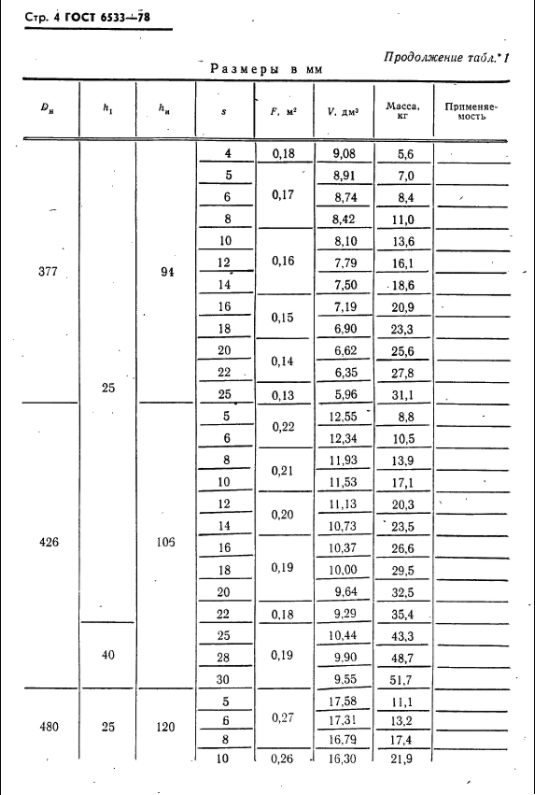

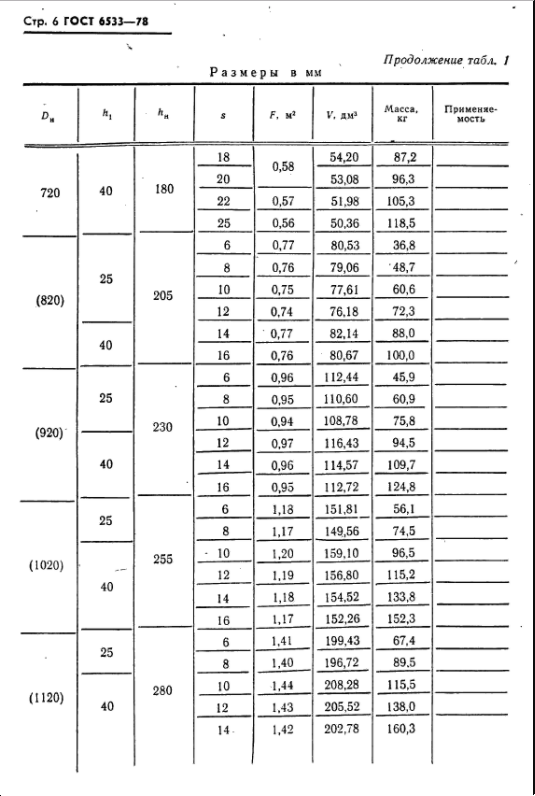

Таблица 1

Размеры в мм

D_н	h₁	h_н	s	F , м²	V , дм³	Масса, кг	Применяемость
133	25	33	4	0,03	0,54	0,9
			5	0,03	0,52	1,1
			6	0,02	0,50	1,3
			8		0,45	1,7
			10		0,41	2,0
			12		0,36	2,3
159		40	4	0,04	0,87	1,2
			5	0,04	0,84	1,5
			6	0,03	0,80	1,7
			8		0,74	2,3
			10		0,68	2,8
			12		0,62	3,2
			14		0,57	3,7
			16		0,52	4,1
168		42	4	0,04	1,01	1,3
			5		0,97	1,6
			6		0,93	1,9
			8		0,86	2,5
			10	0,03	0,80	3,0
			12		0,73	3,6
			14		0,67	4,1
			16		0,61	4,5
219		55	4	0,06	2,05	2,1
			5		1,99	2,6
			6		1,93	3,1
			8		1,81	4,0
			10		1,70	4,9
			12	0,05	1,59	5,8
			14		1,49	6,6
			16		1,39	7,4
			18		1,30	8,2
			20		1,21	8,9
273		68	4	0,10	3,73	3,1
			5	0,09	3,64	3,9
			6		3,54	4,6
			8		3,37	6,0
			10		3,20	7,4
			12	0,08	3,03	8,8
			14		2,88	10,1
			16		2,72	11,3
			18		2,57	12,5
			20	0,07	2,43	13,7
325		81	4	0,13	6,02	4,3
			5		5,89	5,3
			6		5,77	6,3
			8		5,52	8,3
			10	0,12	5,28	10,3
			12		5,05	12,2
			14		4,82	14,0
			16	0,11	4,60	15,8
			18		4,39	17,5
			20		4,19	19,2
			22	0,10	3,99	20,7
			25	0,10	3,70	23,1
377		94	4	0,18	9,08	5,6
			5	0,17	8,91	7,0
			6		8,74	8,4
			8		8,42	11,0
			10	0,16	8,10	13,6
			12		7,79	16,1
			14		7,50	18,6
			16	0,15	7,19	20,9
			18	0,15	6,90	23,3
			20	0,14	6,62	25,6
	22		6,35	0,14	27,8
	25		0,13	5,96	31,1
426	106	5	0,22	12,55	8,8
		6	0,22	12,34	10,5
		8	0,21	11,93	13,9
		10	0,21	11,53	17,1
		12	0,20	11,13	20,3
		14	0,20	10,73	23,5
		16	0,19	10,37	26,6
		18		10,00	29,5
		20		9,64	32,5
		22	0,18	9,29	35,4
		40	25	0,19	10,44	43,3
			28		9,90	48,7
			30		9,55	51,7
480	25	120	5	0,27	17,58	11,1
			6		17,31	13,2
			8		16,79	17,4
			10	0,26	16,30	21,9
			12	0,26	15,80	25,5
			14	0,25	15,30	29,6
			16	0,25	14,82	33,5
530		132	6	0,33	22,96	15,9
			8	0,32	22,33	21,0
			10	0,32	21,71	25,9
			12	0,31	21,11	30,9
			14	0,31	20,51	35,8
	40		16	0,30	20,00	40,6
			20	0,31	21,62	53,8
			25	0,30	20,41	65,7
630	25	157	6	0,46	37,65	22,1
			8	0,45	36,78	29,3
			10	0,45	36,00	36,4
			12	0,44	35,06	43,3
			14	0,43	34,22	50,1
			16	0,43	33,39	56,9
	40		18	0,45	36,73	67,6
			20	0,44	35,88	74,6
			22	0,43	35,04	81,4
			25	0,43	33,80	91,5
720	25	180	6	0,59	55,30	28,6
			8	0,59	54,16	37,9
			10	0,58	53,04	47,1
			12	0,57	51,93	56,1
	40		14	0,60	56,47	68,7
			16	0,59	55,33	78,0
			18	0,58	54,20	87,2
			20	0,58	53,08	96,3
			22	0,57	51,98	105,3
			25	0,56	50,36	118,5
(820)	25	205	6	0,77	80,53	36,8
			8	0,76	79,06	48,7
			10	0,75	77,61	60,6
			12	0,74	76,18	72,3
	40		14	0,77	82,14	88,0
	40		16	0,76	80,67	100,0
(920)	25	230	6	0,96	112,44	45,9
			8	0,95	110,60	60,9
			10	0,94	108,78	75,8
	40		12	0,97	116,43	94,5
			14	0,96	114,57	109,7
			16	0,95	112,72	124,8
(1020)	25	255	6	1,18	151,81	56,1
	25		8	1,17	149,56	74,5
	40		10	1,20	159,10	96,5
			12	1,19	156,80	115,2
			14	1,18	154,52	133,8
			16	1,17	152,26	152,3
(1120)	25	280	6	1,41	199,43	67,4
	25		8	1,40	196,72	89,5
	40		10	1,44	208,28	115,5
			12	1,43	205,52	138,0
			14	1,42	202,78	160,3
			16	1,41	200,06	182,5
(1220)	25	305	8	1,66	252,86	105,8
	40		10	1,70	266,64	136,2
			12	1,69	263,37	162,8
			14	1,68	260,13	189,2
			16	1,66	256,92	215,4
(1320)		330	8	2,00	338,79	127,3
			10	1,98	334,95	158,6
			12	1,97	331,14	189,6
			14	1,96	327,36	220,5
			16	1,94	323,61	251,1
(1420)		335	8	2,30	418,43	146,6
			10	2,29	414,01	182,7
			12	2,27	409,61	218,5
			14	2,26	405,25	254,1
			16	2,26	400,91	290,4

Примечания:

1. Днища с диаметрами, заключенными в скобки, изготовляются по согласованию потребителя с предприятием-изготовителем.

2. В табл. 1- 3 F -внутренняя поверхность; V - объем днищ.

Пример условного обозначения днища с наружным диаметром D_н = 530 мм, толщиной стенки s = 10 мм:

Днище 530-10 ГОСТ 6533-78

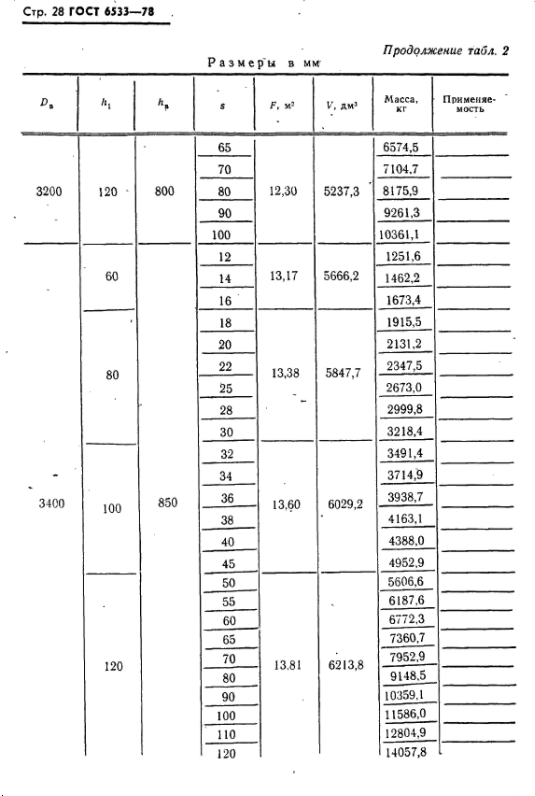

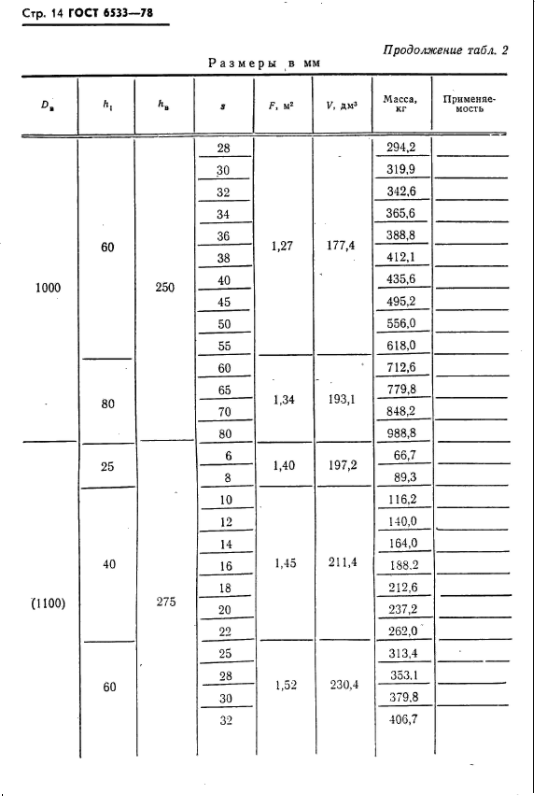

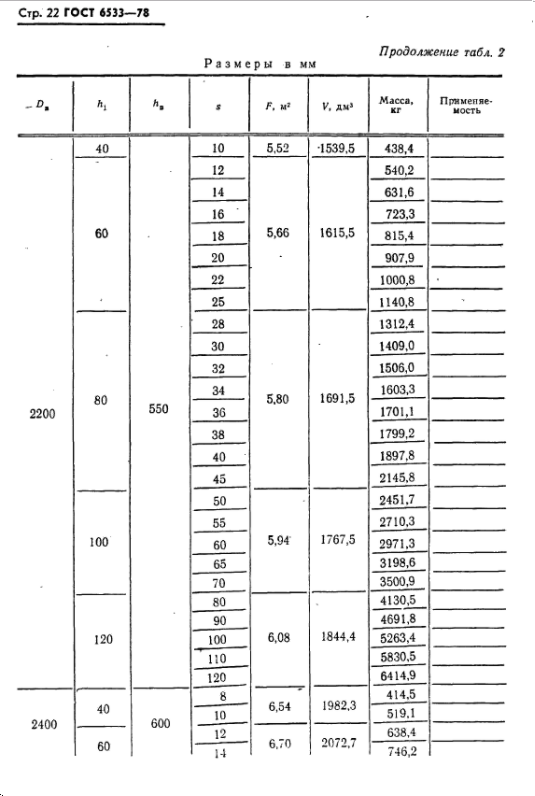

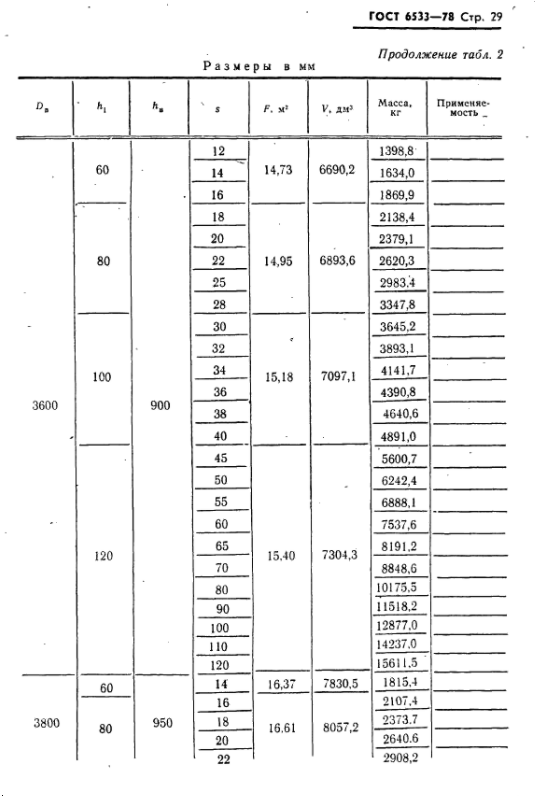

3. Основные размеры днищ с внутренними базовыми размерами и высотой эллиптической части h_в = 0,25 D_в должны соответствовать указанным на черт. 2 и в табл. 2.

эллиптические днища гост 6533

Черт. 2

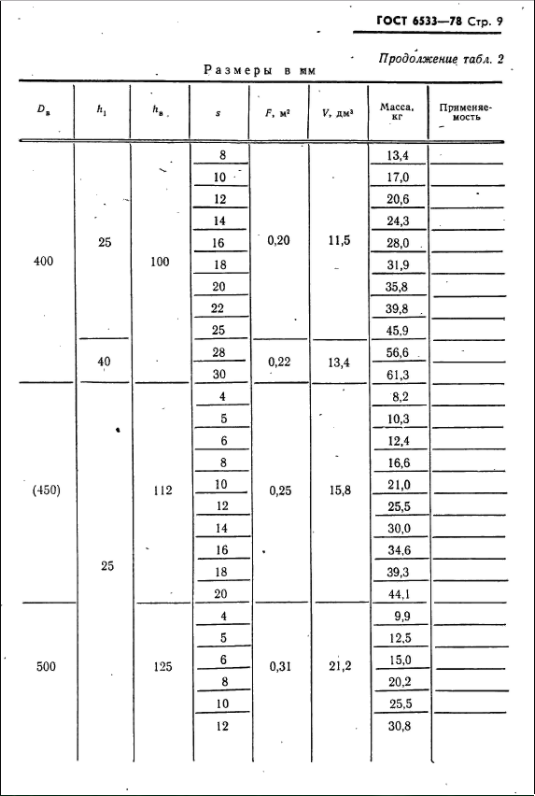

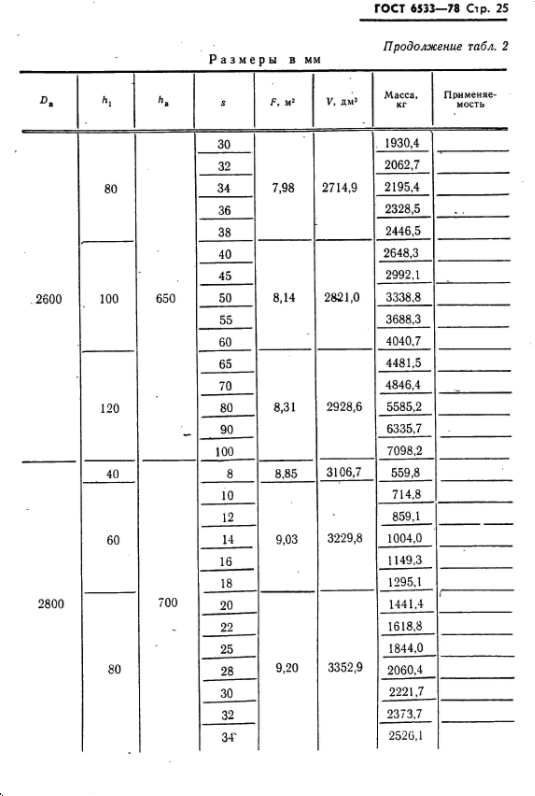

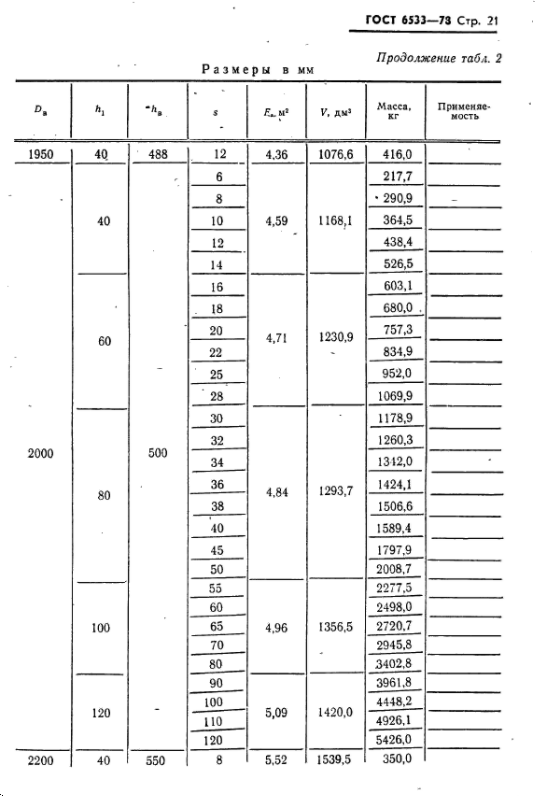

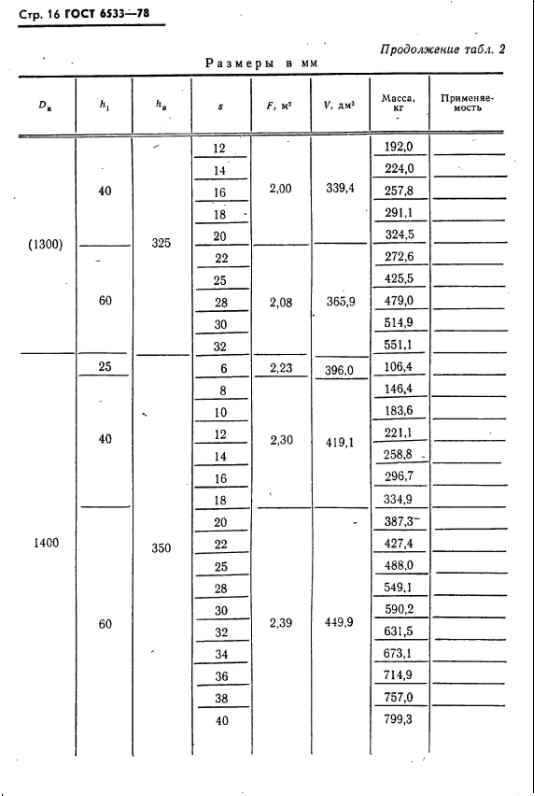

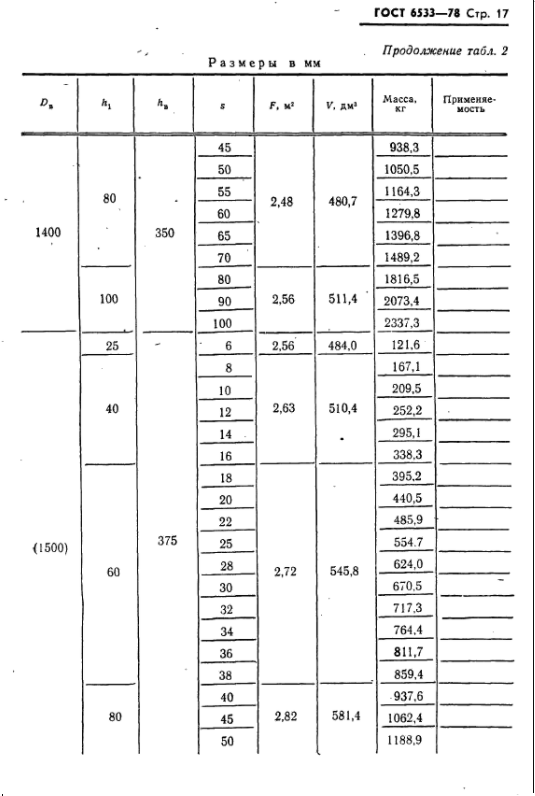

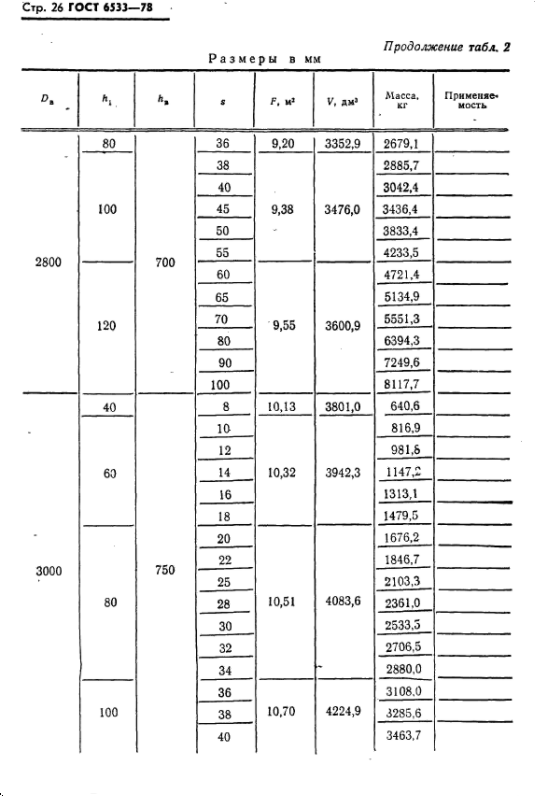

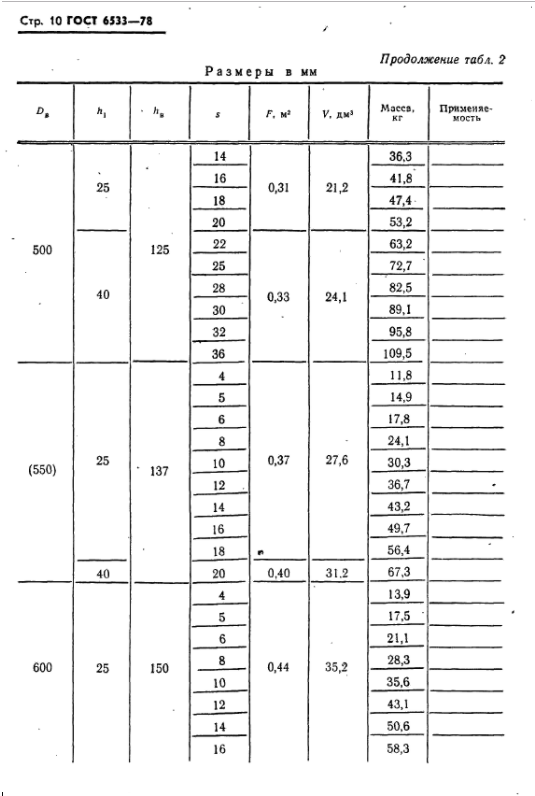

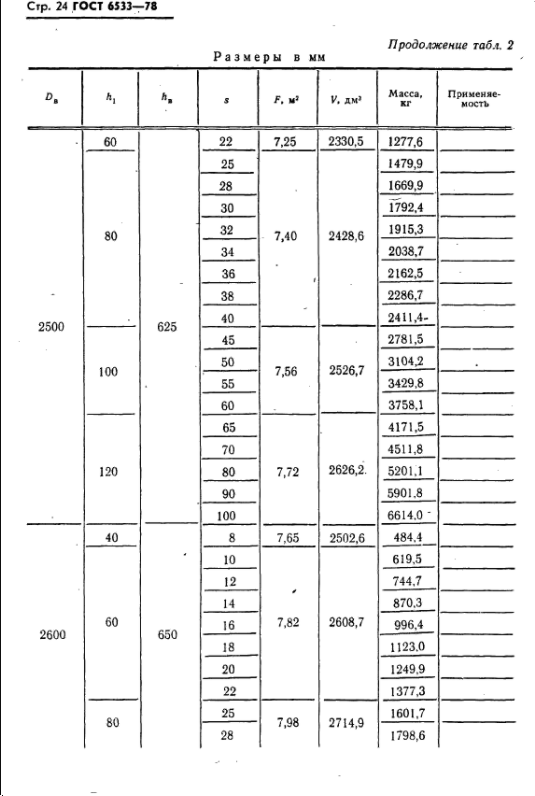

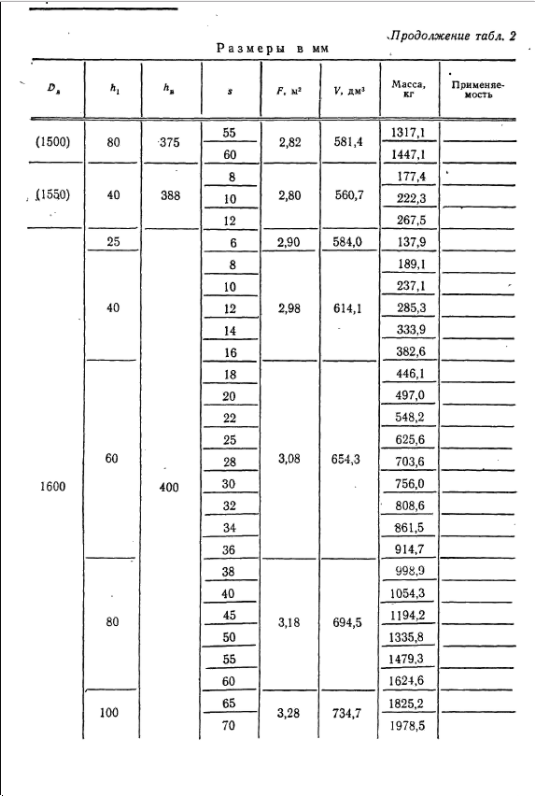

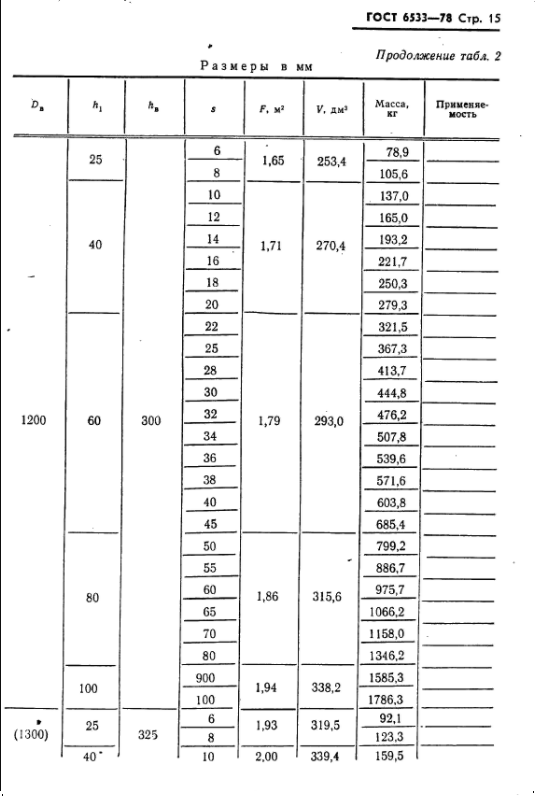

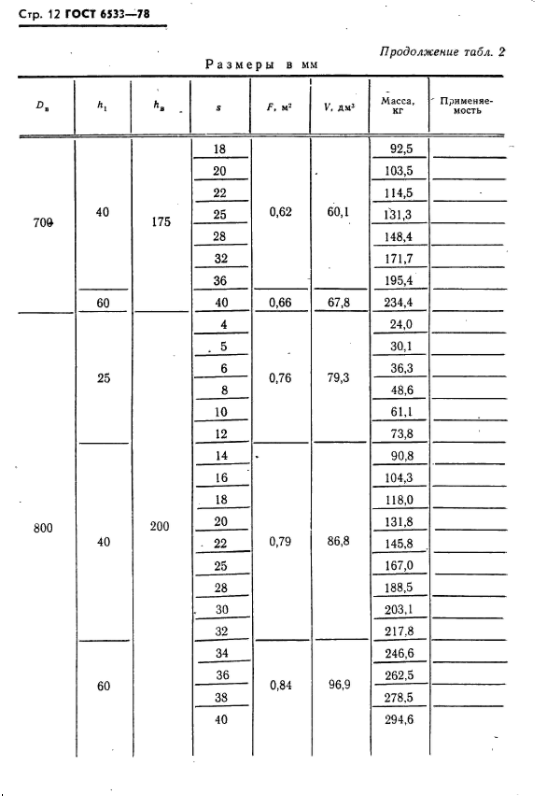

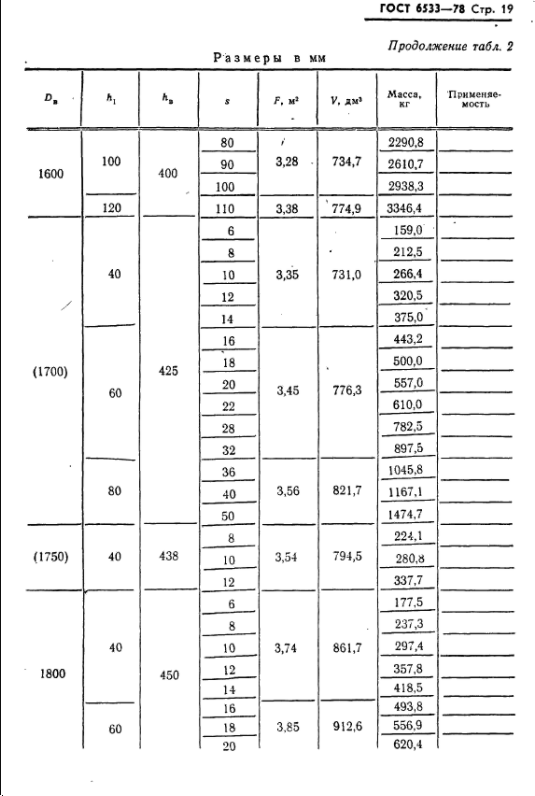

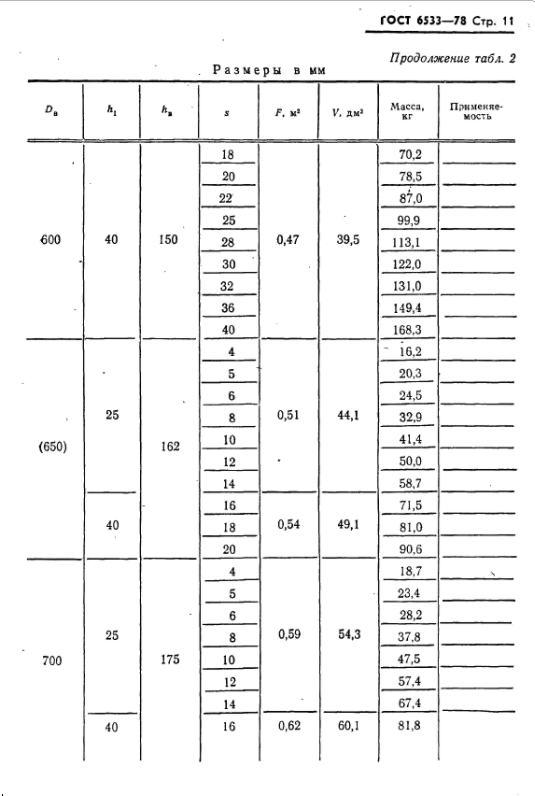

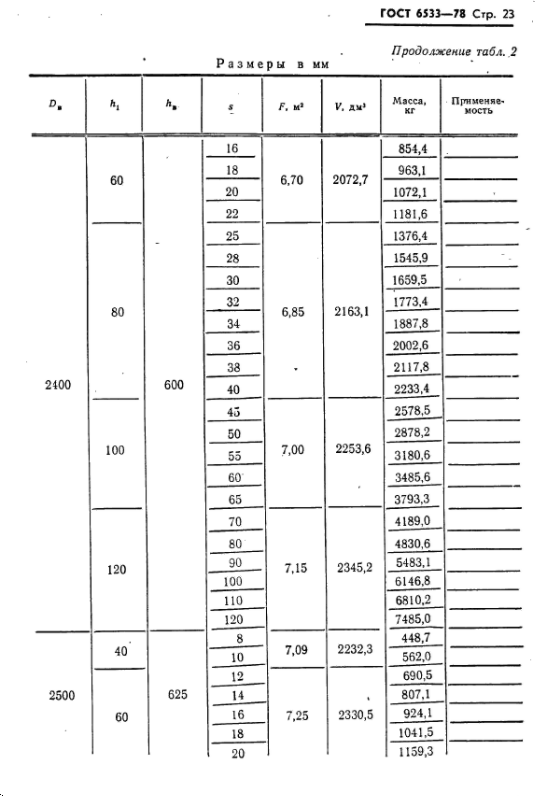

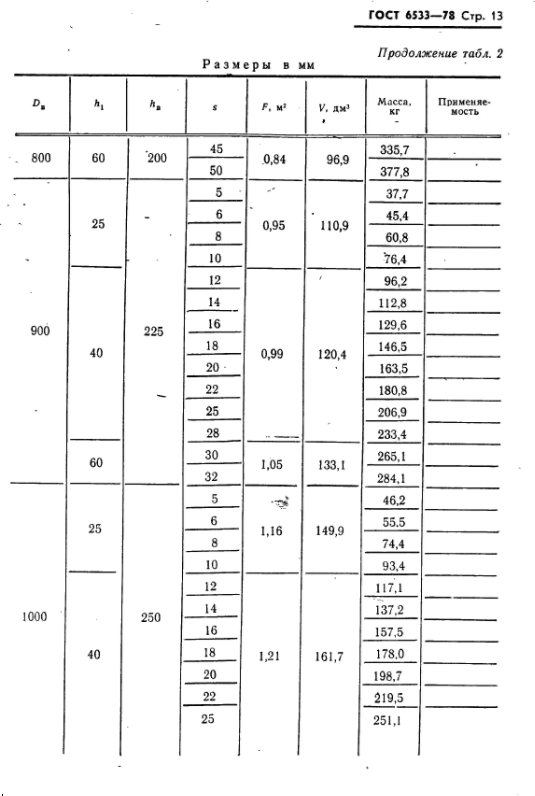

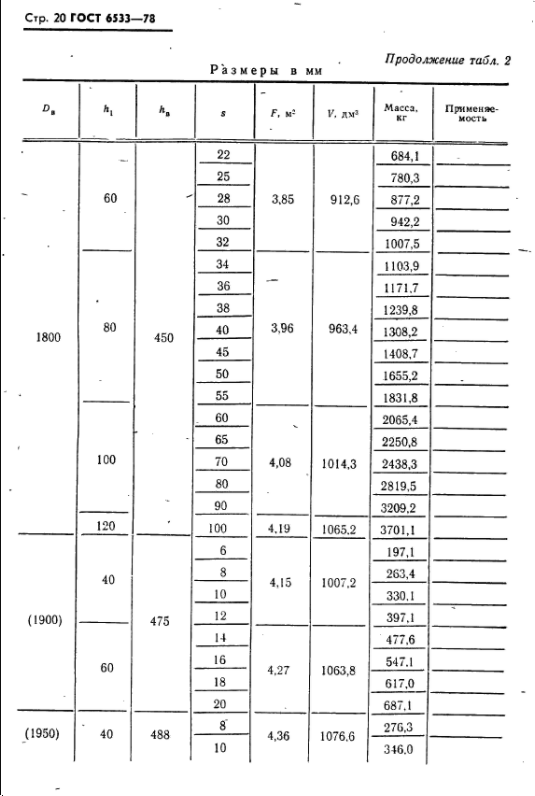

Таблица 2

Размеры в мм

D_в	h₁	h_в	s	F , м²	V , дм³	Масса, кг	Применяемость
250	25	62	4	0,09	3,3	2,8
			5			3,6
			6			4,3
			8			5,9
			10			7,4
			12			9,1
			14			10,8
			16			12,5
300		75	4	0,12	5,3	3,9
			5			4,9
			6			6,0
			8			8,0
			10			10,2
			12			12,4
			14			14,7
			16			17,0
350		88	4	0,16	8,0	5,2
			5			6,5
			6			7,8
			8			10,6
			10			13,4
			12			16,2
			14			19,2
			16			22,2
400		100	4	0,20	11,5	6,6
			5			8,3
			6			10,0
			8			13,4
			10			17,0
			12			20,6
			14			24,3
			16			28,0
			18			31,9
			20			35,8
			22			39,8
